پی سی بی میں مائبادا کنٹرول کیا ہے؟

پی سی بی امپیڈنس بورڈ کیا ہے؟ پی سی بی کی رکاوٹ کا حساب کیسے لگائیں؟ امپیڈینس کنٹرول اور امپیڈینس میچنگ کیا ہے؟

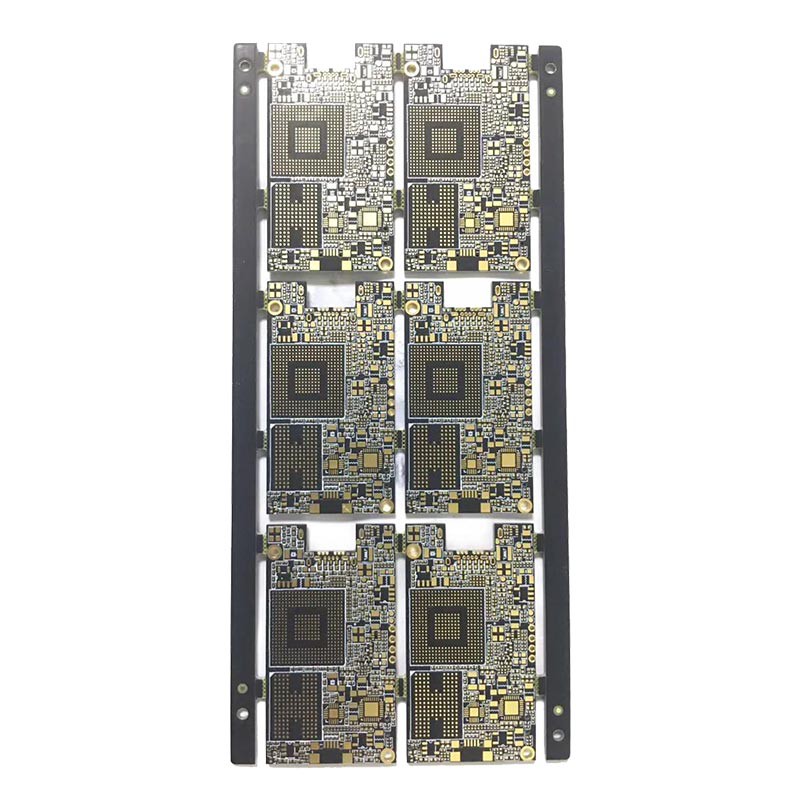

سب سے پہلے، پی سی بی مائبادا بورڈ کی تعریف

مائبادی پلیٹوں کو عام طور پر مائبادی سٹرپس بھی کہا جاتا ہے۔ ایک اچھا پرتدار ڈھانچہ پی سی بی کی خصوصیت کی رکاوٹ کو کنٹرول کر سکتا ہے، اور اس کے نشانات آسانی سے قابو پانے کے قابل اور پیش قیاسی ٹرانسمیشن لائن کا ڈھانچہ تشکیل دے سکتے ہیں جسے امیڈینس پلیٹ کہا جاتا ہے۔

دوسرا، پی سی بی کی رکاوٹ کی خصوصیات

(1) سگنل ٹرانسمیشن کے نظریہ کے مطابق، سگنل وقت اور فاصلے کے متغیرات کا ایک کام ہے، لہذا سگنل کا ہر حصہ کنکشن پر تبدیل ہوسکتا ہے. لہذا، کنکشن کی AC رکاوٹ کا تعین کیا جاتا ہے، یعنی وولٹیج کی تبدیلی اور موجودہ تبدیلی کا تناسب ٹرانسمیشن لائن کی خصوصیت کی رکاوٹ ہے: ٹرانسمیشن لائن کی خصوصیت کی رکاوٹ صرف سگنل کنکشن کی خصوصیات سے متعلق ہے۔ خود

(2) اصل سرکٹ میں، خود تار کی مزاحمتی قدر نظام کی تقسیم شدہ رکاوٹ سے کم ہوتی ہے، خاص طور پر اعلی تعدد والے سرکٹس میں، خصوصیت کی رکاوٹ بنیادی طور پر تقسیم شدہ مائبادی پر منحصر ہوتی ہے جو یونٹ تقسیم شدہ اہلیت اور یونٹ کی تقسیم کی وجہ سے ہوتی ہے۔ کنکشن کی شمولیت. ایک مثالی ٹرانسمیشن لائن کی خصوصیت کی رکاوٹ کا انحصار صرف یونٹ کی تقسیم شدہ اہلیت اور کنکشن کے یونٹ تقسیم شدہ انڈکٹنس پر ہوتا ہے۔

3. پی سی بی کی رکاوٹ کا حساب کیسے لگائیں۔

(1) سگنل کے بڑھتے ہوئے کنارے کے وقت اور سگنل کو وصول کرنے والے سرے تک پہنچانے کے لیے درکار وقت کے درمیان متناسب تعلق اس بات کا تعین کرتا ہے کہ آیا سگنل کنکشن کو ٹرانسمیشن لائن سمجھا جاتا ہے۔ مخصوص متناسب تعلق کی وضاحت درج ذیل فارمولے سے کی جا سکتی ہے: اگر PCB پر تار کے کنکشن کی لمبائی l/b سے زیادہ ہے، تو سگنلز کے درمیان کنکشن کی تار کو ٹرانسمیشن لائن سمجھا جا سکتا ہے۔

(2) According to the calculation formula of the signal equivalent impedance, the impedance of the transmission line can be expressed by the following formula: In the case of high frequency (tens of megahertz to hundreds of megahertz), wL>>R (یقیناً، 109Hz سے زیادہ سگنل فریکوئنسی کی حد میں)، سگنل کے جلد کے اثر پر غور کیا جاتا ہے، اور اس تعلق کا بغور مطالعہ کرنے کی ضرورت ہے)۔ پھر ایک مخصوص ٹرانسمیشن لائن کے لیے، اس کی خصوصیت کی رکاوٹ ایک مستقل ہے۔

(3) سگنل کی عکاسی کا رجحان سگنل کے ڈرائیونگ اینڈ اور ٹرانسمیشن لائن کی خصوصیت کی رکاوٹ اور وصول کرنے والے اختتام کی رکاوٹ کی وجہ سے ہوتا ہے۔ CMOS سرکٹ کے لیے، سگنل کے ڈرائیونگ اینڈ کی آؤٹ پٹ مائبادی نسبتاً چھوٹی، دسیوں اوہم ہے۔ موصول ہونے والے سرے کی ان پٹ رکاوٹ نسبتاً بڑی ہے۔

چوتھا، پی سی بی کا مائبادا کنٹرول

(1) سرکٹ بورڈ میں کنڈکٹرز میں مختلف سگنل ٹرانسمیشنز ہوں گے۔ ٹرانسمیشن کی شرح کو بڑھانے کے لئے، تعدد میں اضافہ کرنا ضروری ہے. اگر سرکٹ خود اینچنگ، اسٹیک کی موٹائی، اور تار کی چوڑائی جیسے عوامل کی وجہ سے مختلف ہے، تو رکاوٹ کی قدر بدل جائے گی۔ اس کے سگنل کو مسخ کرنا۔ لہذا، تیز رفتار سرکٹ بورڈ پر کنڈکٹر کی مائبادی قدر کو ایک خاص حد کے اندر کنٹرول کیا جانا چاہئے، جسے "امپیڈینس کنٹرول" کہا جاتا ہے۔

(2) اہم عوامل جو پی سی بی کے نشانات کی رکاوٹ کو متاثر کرتے ہیں وہ ہیں تانبے کے تار کی چوڑائی، تانبے کے تار کی موٹائی، درمیانے درجے کا ڈائی الیکٹرک مستقل، درمیانے کی موٹائی، پیڈ کی موٹائی، راستہ زمینی تار، ٹریس کے ارد گرد کا نشان وغیرہ۔ لہذا، پی سی بی کو ڈیزائن کرتے وقت، بورڈ پر وائرنگ کی رکاوٹ کو کنٹرول کرنا ضروری ہے، تاکہ سگنل کی عکاسی اور دیگر برقی مقناطیسی مداخلت اور سگنل کی سالمیت کے مسائل سے حتی الامکان بچ سکیں، اور اس کے حقیقی استعمال کے استحکام کو یقینی بنائیں۔ پی سی بی بورڈ۔ پی سی بی بورڈ پر مائیکرو اسٹریپ لائن اور سٹرپ لائن مائبادا کے حساب کتاب کا طریقہ متعلقہ تجرباتی فارمولے کا حوالہ دے سکتا ہے۔

5. پی سی بی کی مائبادا ملاپ

(1) سرکٹ بورڈ میں، اگر کوئی سگنل ٹرانسمیشن ہے، تو امید کی جاتی ہے کہ بجلی کی فراہمی کے بھیجنے والے سرے سے کم از کم توانائی کے نقصان کے ساتھ اسے آسانی سے وصول کرنے والے سرے پر منتقل کیا جا سکتا ہے، اور وصول کرنے والا سرا اسے مکمل طور پر جذب کر لے گا۔ بغیر کسی عکاسی کے. اس قسم کی ترسیل کو حاصل کرنے کے لیے، لائن میں مائبادی بھیجنے والے سرے کے اندر کی رکاوٹ کے برابر ہونی چاہیے، جسے "امپیڈنس میچنگ" کہا جاتا ہے۔

(2) تیز رفتار پی سی بی سرکٹس کو ڈیزائن کرتے وقت، مائبادا ملاپ ڈیزائن کے عناصر میں سے ایک ہے۔ مائبادا قدر کا روٹنگ کے طریقہ کار سے قطعی تعلق ہے۔ مثال کے طور پر، چاہے سطح کی تہہ پر چلیں یا اندرونی تہہ پر، حوالہ پاور سپلائی کی تہہ یا زمینی تہہ سے فاصلہ، ٹریس کی چوڑائی، پی سی بی کا مواد وغیرہ سب کچھ اس کی خصوصیت کی رکاوٹ کی قدر کو متاثر کرے گا۔ ٹریس

(3) یعنی مائبادا کی قدر وائرنگ کے بعد ہی طے کی جا سکتی ہے۔ عام طور پر، تخروپن سافٹ ویئر سرکٹ ماڈل کی محدودیت یا استعمال شدہ ریاضیاتی الگورتھم کی وجہ سے غیر منقطع رکاوٹ کے ساتھ وائرنگ کے کچھ حالات پر غور نہیں کر سکے گا۔ کچھ ٹرمینیشنز، جیسے کہ سیریز ریزسٹرس، کو غیر منقطع ٹریس رکاوٹ کے اثر کو کم کرنے کے لیے محفوظ کیا جا سکتا ہے۔

لیکن مسئلے کا اصل حل یہ ہے کہ تار لگاتے وقت رکاوٹوں سے بچنے کی کوشش کی جائے۔

اوپر پی سی بی مائبادا بورڈ کے عناصر کی تفصیل ہے۔ بیٹن کے پاس امپیڈینس کنٹرول کے شعبے میں پیداوار کا بھرپور تجربہ ہے اور وہ مائبادی کنٹرول، کثیر سطحی مائبادا، اور مائبادا میچنگ کی حمایت کرتا ہے۔ پی سی بی کی ضروریات کے لیے، براہ کرم سیلز سے linda@pcbsfactory.com پر رابطہ کریں۔
