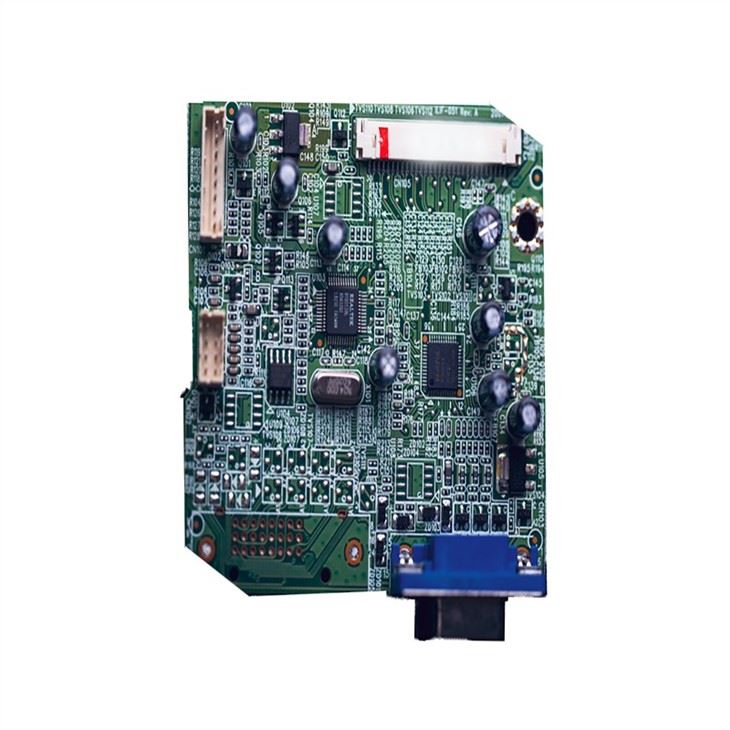

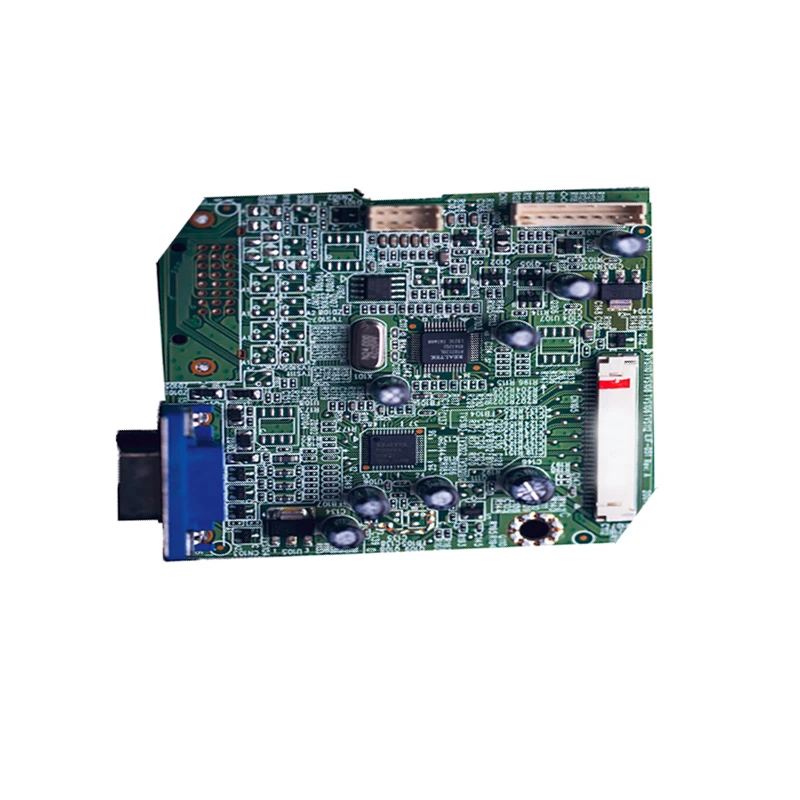

روبوٹک کار پی سی بی اسمبلی

پروڈکٹ کی تفصیل

آٹوموٹو الیکٹرانکس مارکیٹ کمپیوٹر اور مواصلات کے بعد پی سی بی کا تیسرا سب سے بڑا ایپلی کیشن ایریا ہے۔ روایتی معنوں میں مکینیکل مصنوعات سے آٹوموبائل کے بتدریج ارتقاء اور ترقی کے ساتھ انٹیلی جنس، انفارمیٹائزیشن اور میکیٹرونکس کی ہائی ٹیک مصنوعات میں، الیکٹرانک ٹیکنالوجی کو آٹوموبائل میں بڑے پیمانے پر استعمال کیا گیا ہے، چاہے وہ انجن سسٹم ہو، چیسس سسٹم ہو، الیکٹرانک مصنوعات کا استعمال کیا جاتا ہے۔ حفاظتی نظام، معلوماتی نظام، اور گاڑیوں میں ماحولیات کے نظام بغیر کسی استثنا کے۔ آٹوموٹو مارکیٹ واضح طور پر کنزیومر الیکٹرانکس مارکیٹ میں ایک اور روشن مقام بن گئی ہے۔ آٹوموٹو الیکٹرانکس کی ترقی نے قدرتی طور پر آٹوموٹو پی سی بی کی ترقی کو آگے بڑھایا ہے۔

آج پی سی بی کے کلیدی ایپلی کیشن اشیاء میں سے، آٹوموٹو پی سی بی ایک اہم مقام رکھتا ہے۔ تاہم، خاص کام کرنے والے ماحول، حفاظت اور آٹوموبائل کی اعلی موجودہ ضروریات کی وجہ سے، پی سی بی کی وشوسنییتا اور ماحولیاتی موافقت کے لیے اس کی ضرورتیں زیادہ ہیں۔

پی سی بی کا نچلا حصہ اس طرح کی کئی تہوں پر مشتمل ہے۔

⑴سبسٹریٹس: یہ خصوصی مواد ہیں جو کم سے کم بجلی چلاتے ہیں۔ دو کنڈکٹیو تانبے کی تہوں کے درمیان موصل تہوں کے طور پر استعمال ہونے والے عام سبسٹریٹس فلورین سیریز ریزنز، پی پی او یا پی پی ای ریزنز اور ترمیم شدہ ایپوکسی ریزن، فلورین سیریز ڈائی الیکٹرک سبسٹریٹس، پی ٹی ایف ای وغیرہ ہیں۔

⑵ کاپر: پی سی بی کی تھرمل مزاحمت اور کرنٹ لے جانے کی صلاحیت کو بہتر بنانے کے لیے تانبے کے ورق کی ایک پتلی تہہ شامل کی جاتی ہے۔

⑶ سولڈر ریزسٹ: عام طور پر سبز ٹانکا لگانا مزاحمت، دوسرے کوندکٹو مواد سے تانبے کی تاروں کو موصل کرنے کے لیے استعمال کیا جاتا ہے۔

⑷ سلکس اسکرین: پی سی بی کی آخری پرت سلکس اسکرین، جو حصے کے لیے ٹیکسٹ انڈیکیٹرز فراہم کرنے میں مدد کرتی ہے۔ سلکس اسکرین پرتیں ٹیسٹ پوائنٹس، پارٹ نمبرز، انتباہی علامات، لوگو اور مینوفیکچرر مارکنگ کی شناخت میں مدد کرتی ہیں۔

مندرجہ بالا بنیادی پرتیں تمام قسم کے PCBs کے لیے ایک جیسی ہیں۔ واحد چیز جو سخت، فلیکس، میٹل کور، سطح کے ماؤنٹ یا سوراخ PCBs کے ذریعے مختلف ہوتی ہے وہ سبسٹریٹ کا استعمال ہے۔ کارخانہ دار درخواست پر غور کرنے کے بعد سبسٹریٹ کا انتخاب کرتا ہے۔

ایس ایم ڈی کا عمل

یک طرفہ اسمبلی

Incoming inspection => silk screen solder paste (spot glue) => patch => drying (curing) => reflow soldering => cleaning => inspection =>دوبارہ کام

دو طرفہ اسمبلی

A: Incoming material inspection => PCB's A side silk screen solder paste (spot glue) => SMD PCB B side silk screen paste (spot glue) => SMD => drying => reflow soldering ( It is better to only do the B side => cleaning => inspection =>دوبارہ کام)۔

B: Incoming material inspection => PCB's A-side screen printing solder paste (spot adhesive) => SMD => drying (curing) => A-side reflow soldering => cleaning => flip = PCB's B-side point SMT glue => SMD => curing => B-side wave soldering => cleaning => inspection =>مرمت)

یہ عمل پی سی بی کے اے سائیڈ پر ریفلو سولڈرنگ اور بی سائیڈ پر ویو سولڈرنگ کے لیے موزوں ہے۔ پی سی بی کے بی سائیڈ پر جمع ایس ایم ڈی میں، یہ عمل اس وقت استعمال کیا جانا چاہیے جب صرف SOT یا SOIC (28) پن نیچے ہوں۔
