پی سی بی کا بنیادی علم کیا ہے؟

ایک سرکٹ بورڈ (جسے پی سی بی بورڈ بھی کہا جاتا ہے) پرنٹ شدہ تاروں والا ایک ورژن ہے۔ اس کا بنیادی کام تاروں کے زیر قبضہ جگہ کو کم کرنا اور تاروں کو واضح ترتیب میں ترتیب دینا ہے۔

سرکٹ بورڈ تانبے کے پوش ٹکڑے ٹکڑے کی پروسیسنگ کا نتیجہ ہے، جو انسولیٹنگ سبسٹریٹ کی سطح پر تانبے کے ورق کے ٹکڑے کو ڈھانپ کر بنایا گیا ہے۔

تانبے سے ملبوس ٹکڑے ٹکڑے کو عام طور پر اینچنگ کا استعمال کرتے ہوئے پروسیس کیا جاتا ہے۔ طریقہ یہ ہے کہ سنکنرن مزاحم مواد کو ان لائنوں پر لگائیں جو تانبے کے پوش ٹکڑے پر برقرار رکھے جائیں، اور پھر باقی کو ہٹانے کے لیے کیمیائی ایجنٹوں کا استعمال کریں، اور باقی تانبے کے ورق کو تار کے طور پر استعمال کیا جائے۔

اصل بورڈ کو دیکھتے وقت، ایسی جگہیں ہیں جہاں تار چوڑا ہے، یہاں تک کہ ایک بڑا ٹکڑا (عام طور پر زمینی تار)۔ یہ فارمولہ کرنٹ=وولٹیج/مزاحمت پر مبنی ہے، کرنٹ کی شدت پر تار کی مزاحمت کے اثر کو کم کرتا ہے۔ عام طور پر لائن کی چوڑائی کا تعلق یہ ہے: زمینی تار > پاور وائر > سگنل تار۔

پی سی بی بورڈ کیسے حاصل کریں؟

عام طور پر، پی سی بی ڈایاگرام براہ راست ایک قدم میں نہیں کھینچا جاتا ہے، لیکن سرکٹ کو پہلے کھینچا جاتا ہے اور پھر پی سی بی ڈایاگرام میں تبدیل کیا جاتا ہے۔

ذیل میں پی سی بی کی ایک مثال ہے جو ایل ای ڈی لائٹ کو روشن کرنے کے لیے مائیکرو USB کا استعمال کرتا ہے۔

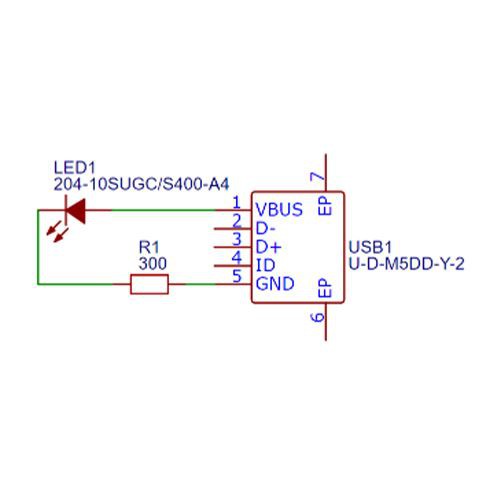

مرحلہ 1: سرکٹ ڈایاگرام

مرحلہ 2: پی سی بی ڈایاگرام

مرحلہ 3: 2D میں بورڈ کے پیش نظارہ پر ایک نظر ڈالیں:

مرحلہ 4: 3D میں پیش نظارہ:

عام طور پر، حجم کو کم کرنے کے لیے اجزاء کو سرکٹ بورڈ کے ساتھ مضبوطی سے جوڑا جاتا ہے، اور انہیں بورڈ کے دوسری طرف سولڈر کیا جاتا ہے، اس لیے پیچھے کی طرف پیڈز ہوں گے۔ سوراخ کو پنچ کرنے کے بعد، چونکہ بورڈ کا درمیانی حصہ ایک موصل تہہ ہے، اس لیے ضروری ہے کہ سوراخ کی دیوار کو دھات کی تہہ سے کوٹ کر کنڈکشن کے لیے پیڈ سے جوڑیں۔

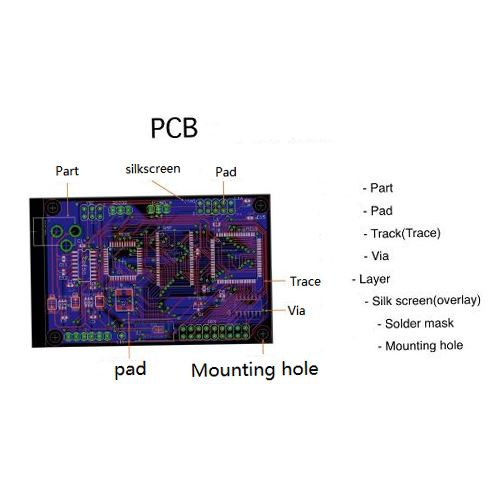

مرحلہ 5: پی سی بی کا حصہ

ڈیوائس: اجزاء۔ پی سی بی لائٹ بورڈ پر، ڈیوائس پیڈ پلس سلک اسکرین کی شکل میں ظاہر ہوتی ہے۔

پیڈ: پیڈ میں سیسہ کا سوراخ اور ارد گرد کاپر فوائل ہوتا ہے۔

ٹریس: تار۔

Via: ایک سوراخ جو تاروں کو تہوں میں جوڑتا ہے۔

سلک اسکرین: بورڈ پر معلومات کو نمبرز یا حروف سے نشان زد کریں۔

سولڈر ماسک: سولڈرنگ کے دوران ملحقہ لیکن منقطع پنوں کو غلط سولڈرنگ سے گریز کریں۔
