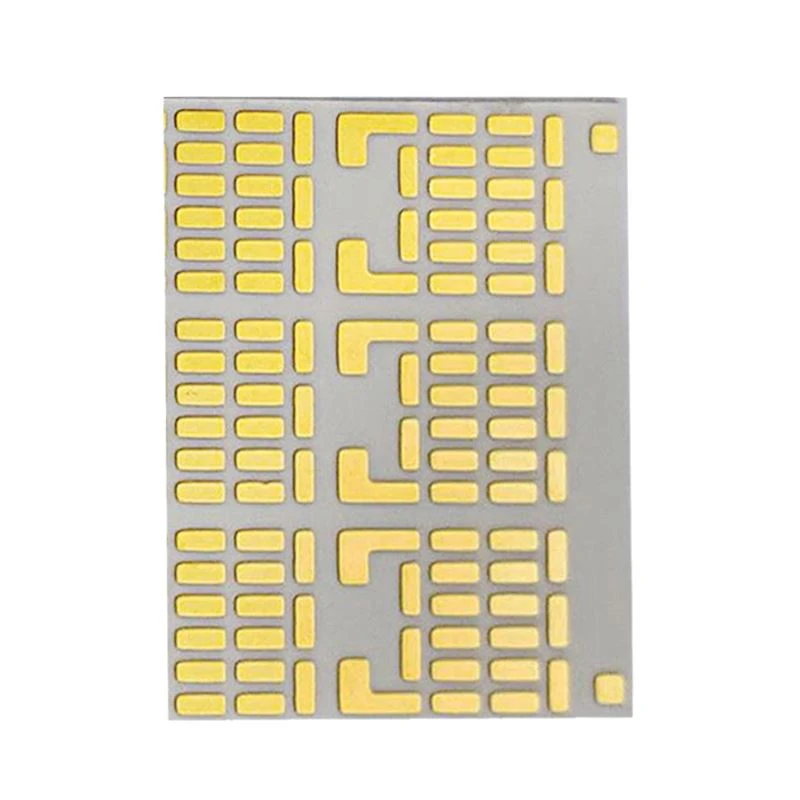

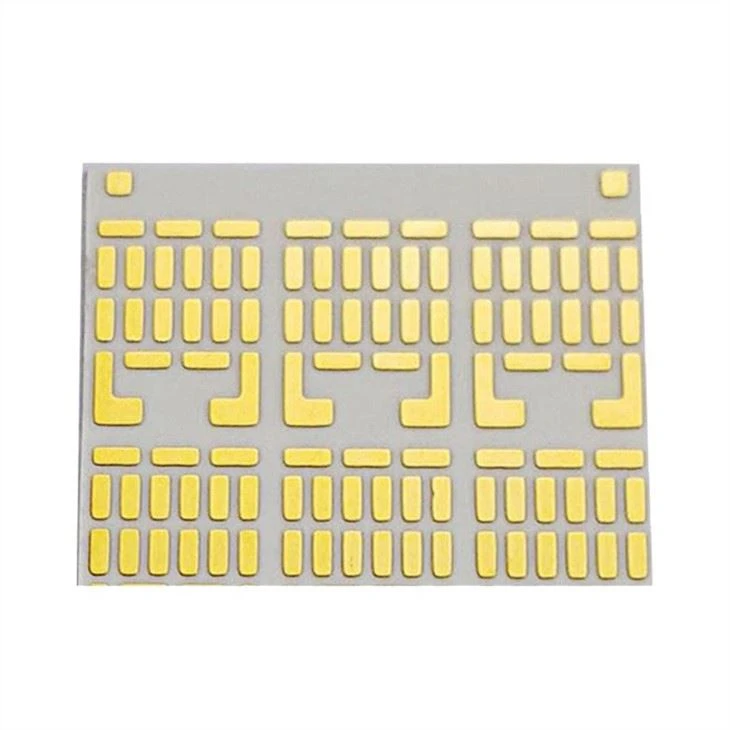

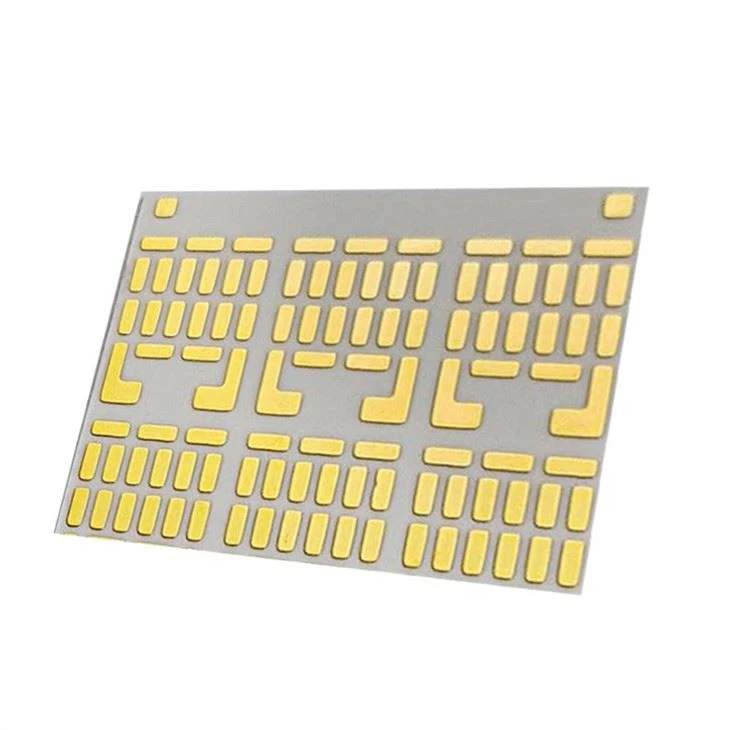

ایلومینا ملٹی لیئر بورڈ سیرامک ​​پی سی بی

مصنوعات کی تفصیل

مواد: ایلومینا سیرامک ​​(Al2O3) سیرامک ​​موٹائی: 10 ملی میٹر کنڈکٹر: سلور چاندی کی موٹائی: 20 ام خاص: ریزسٹر دیگر: ڈی آئی پی سولڈر کنیکٹر درخواست: ہائی وولٹیج پاور سپلائی

اب سیرامک ​​پی سی بی اس کی اعلی تھرمل چالکتا، کم CTE، کم ڈائی الیکٹرک مستقل اور کیمیائی کٹاؤ کے خلاف مزاحمت کی وجہ سے بڑے پیمانے پر استعمال کیا گیا ہے۔

الیکٹرانکس انڈسٹری میں چپ کے اجزاء اور سرفیس ماؤنٹ ٹیکنالوجی (SMT) کی ترقی کے ساتھ، آرگینک لیمینیٹ کے ساتھ روایتی پرنٹ شدہ سرکٹ بورڈز اعلیٰ کثافت، اعلیٰ درستگی اور اعلیٰ بھروسے کی طرف ترقی کر رہے ہیں۔

پی سی بی مینوفیکچرنگ کے عمل کے مطابق سیرامک ​​پی سی بی کی اقسام:

ہائی ٹمپریچر کو-فائرڈ سیرامک ​​(HTCC) PCB:

ایچ ٹی سی سی سیرامک ​​سبسٹریٹس کے اہم اجزاء ایلومینا، پلاسٹائزرز، بائنڈر، چکنا کرنے والے مادے اور سالوینٹس ہیں۔ یہ مکسچر ایک سبز سیرامک ​​بنائے گا، جسے پھر کیلنڈر کیا جاتا ہے اور پردے کی لیپت ہوتی ہے۔ ٹنگسٹن یا مولبڈینم کو سرکٹ پرنٹنگ کے لیے دھات کے طور پر استعمال کیا جا سکتا ہے۔ اس کے بعد، یہ 1700 OC کے اعلی درجہ حرارت کے سامنے آتا ہے اور ہائیڈروجن میں 32 سے 48 گھنٹے تک پکایا جاتا ہے۔ اس کے بعد اسے ٹکڑے ٹکڑے کر کے کاٹا جاتا ہے۔ یہ چھوٹے سائز کے سیرامک ​​بورڈز کے لیے موزوں ہے نہ کہ بڑے سائز کے سیرامک ​​بورڈز کے لیے نامناسب سکڑنے والی رواداری اور خراب وار پیج کی وجہ سے

کم درجہ حرارت کو-فائرڈ سیرامک ​​(LTCC) PCB:

یہ شیشے کے کرسٹل اور شیشے کے مرکبات کا مجموعہ ہے۔ اس کے علاوہ، دیگر اجزاء جیسے بائنڈر اور غیر شیشے کے اجزاء شامل کیے جاتے ہیں. اس کے بعد، سرکٹ کے نشانات ایک انتہائی کنڈکٹیو گولڈ پیسٹ کا استعمال کرتے ہوئے بنائے جاتے ہیں، جسے پھر 900 OC پر آکسیڈائزنگ گیس فرنس میں ٹریٹ/بیک کیا جاتا ہے۔

موٹی فلم سیرامک ​​پی سی بی:

یہاں، سیرامک ​​سبسٹریٹ پر دو باری باری موٹی فلمیں لگائی جاتی ہیں۔ ایک گولڈ موٹی فلم ہے اور دوسری ڈائی الیکٹرک موٹی فلم ہے، لیکن چونکہ سونا مہنگا ہے، اس لیے تانبے کی موٹی فلم کو لاگو کیا جاتا ہے، جو سیرامک ​​پی سی بی کے لیے ایک تسلیم شدہ ٹیکنالوجی ہے۔ اس کے بعد اسٹیک کو بھرے ہوئے بیک اوون (آکسیڈیشن سے بچنے کے لیے تانبا) میں منتقل کیا جاتا ہے، جس میں اسے 1000 ÓC درجہ حرارت پر نائٹروجن میں پروسیس کیا جاتا ہے۔ ڈائی الیکٹرک پیسٹ نائٹروجن سے تیار ہوتا ہے۔

سیرامک ​​پی سی بی کی درخواست:

1- ہائی موجودہ روشن ایل ای ڈی لائٹس اور اسپاٹ لائٹس۔

2- آٹوموٹو الیکٹرانکس جیسے پاور کنٹرولرز، آپٹیکل سسٹم، پاور کنورٹرز اور پاور کنڈیشنر

3- صنعتی بجلی کا سامان جیسے سرو ڈرائیوز، روبوٹ وغیرہ۔

4- مائیکرو پروسیسر، گرافکس کارڈ اور آئی سی صف

5- سیمی کنڈکٹر ڈیوائسز

6- ہائی پاور ٹرانزسٹر پر مبنی آڈیو پاور ایمپلیفائر

7-سولر بیٹری سے متعلق سرکٹس، انورٹرز، چارجرز وغیرہ۔

8- DC-DC ریگولیٹرز اور پاور مینجمنٹ سرکٹس وغیرہ۔

اکثر پوچھے گئے سوالات

Q1: ایلومینیم بورڈ تھرمل چالکتا کیا ہے؟
جواب دیں: عام طور پر 0 کا استعمال کریں۔{1}}W/mK اگر آپ کے پاس خصوصی مطالبات ہیں، جیسے COB (چِپ آن بورڈ) براہ کرم بلا جھجھک ہم سے رابطہ کریں۔

Q2: کیا میری PCB Gerber فائل محفوظ ہے اگر میں اسے مینوفیکچرنگ کے لیے آپ کو بھیجوں؟
جواب دیں: ہم گاہک کی ڈیزائن اتھارٹی کا احترام کرتے ہیں اور آپ کی اجازت کے بغیر کبھی بھی کسی اور کے لیے پی سی بی تیار نہیں کریں گے۔ این ڈی اے قابل قبول ہے۔

Q3: آپ کی جانچ کی پالیسی کیا ہے اور آپ معیار کو کیسے کنٹرول کرتے ہیں؟
جواب: نمونے کے لیے، عام طور پر فلائنگ پروب کے ذریعے ٹیسٹ کیا جاتا ہے۔ پی سی بی کے حجم کے لیے 3 مربع میٹر سے زیادہ، عام طور پر فکسچر کے ذریعے ٹیسٹ کیا جاتا ہے، یہ زیادہ تیز ہوگا۔ ای ٹیسٹ صرف ایک بار لیا جائے گا۔ اگر فلائنگ پروب ٹیسٹ کا انتخاب کیا جاتا ہے، تو اس طرح کے ٹیسٹ کی قیمت کسی بھی دوبارہ آرڈر کے لیے ری چارج کی جائے گی۔

Q4: ہمیں کون سی فائلیں پیش کرنی چاہئیں؟
جواب: اگر صرف پی سی بی کی ضرورت ہو تو، براہ کرم Gerber فائل اور مینوفیکچرنگ کی وضاحتیں فراہم کریں۔ اگر PCBA کی ضرورت ہو تو، براہ کرم Gerber فائل، مینوفیکچرنگ تفصیلات، BOM کی فہرست اور Pick & Place/XY فائل فراہم کریں۔ اگر آپ کے پاس PCB Gerber فائل نہیں ہے، تو آپ ہمیں PCB کا نمونہ بھیج سکتے ہیں اور ہمیں ضرورت بتا سکتے ہیں، ہم اسے بنا سکتے ہیں۔

Q5: ہم سے رابطہ کیسے کریں؟
جواب: آپ ہم سے آن لائن، ٹیلی فون، اسکائپ، ای میل، اور Whatsapp، Wechat وغیرہ پر رابطہ کر سکتے ہیں۔ ہم آدھے گھنٹے کے اندر وقت میں آپ کو جواب دیں گے۔
